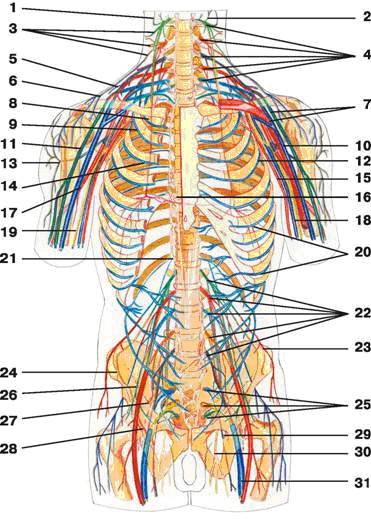

Схема спинно-мозговых нервов
:
1 - большой ушной нерв;
2 - малый затылочный нерв;
3 - надключичные нервы;
4 - нервы шейного сплетения;
5 - подключичный нерв;
6 - надлопаточный нерв;
7 - плечевое сплетение;
8 - диафрагмальный нерв;
9 - подлопаточный нерв;
10 - срединный нерв;
11 - мышечно-кожный нерв;
12 - грудоспинной нерв;
13 - подкрыльцовый нерв;
14 - длинный грудной нерв;
15 - медиальный кожный нерв плеча;
16 - большой внутренностный нерв;
17 - лучевой нерв;
18 - локтевой нерв;
19 - медиальный кожный нерв предплечья;
20 - межреберные нервы;
21 - малый внутренностный нерв;
22 - нервы поясничного сплетения;
23 - подвздошно-подчревный нерв;
24 - подвздошно-паховый нерв;
25 - нервы крестцового сплетения;
26 - полово-бедренный нерв;
27 - верхний ягодичный нерв;
28 - нижний ягодичный нерв;
29 - задний кожный нерв бедра;
30 - запирательный нерв;
31 - седалищный нерв

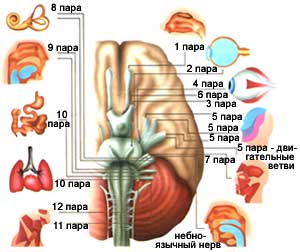

Черепно - мозговые нервы
• I napa. Обонятельный нерв: передает в головной мозг обонятельные ощущения от слизистой оболочки носовой полости.
• II пара. Зрительный нерв: идет к сетчатке глаз и передает зрительные ощущения.
• III пара. Глазодвигательный нерв: обеспечивает некоторые движения глазного яблока.
• IV пара. Блоковый нерв: обеспечивает движение одной из мышц глаза.
• V napa. Тройничный нерв: придает чувствительность всему лицу и обеспечивает движение жевательных мышц.
• VI пара. Отводящий нерв: заставляет поворачиваться глазное яблоко в наружную сторону.
• VII пара. Лицевой нерв: иннервирует: мимические мышцы лица и обеспечивает чувствительность нижней части языка.
• VIII пара. Преддверно-улитковый нерв: передает сигналы, улавливаемые средним ухом (звуки) и внутренним ухом (равновесие).
• IX пара. Языкоглоточный нерв: воздействует на мышцы пищевода и передает ощущения нижней части языка.
• Х пара. Блуждающий нерв: идет к внутренним органам грудной и брюшной полости и регулирует пищеварительные, обменные и дыхательные функции.
• XI пара. Добавочный нерв: обеспечивает движение некоторых мышц шеи.
• XII пара. Подъязычный нерв: Облегчает движения речепроизношения, глотания и жевания.

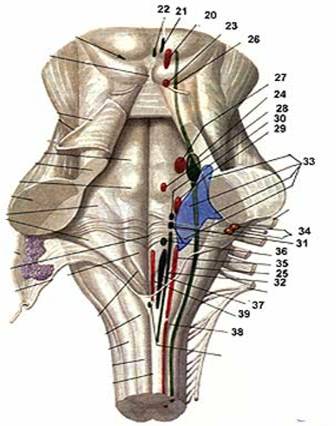

Проекция ядер ч/ м нервов.
20. двигательное я. III ч/м н.
21. ядро Якубовича
22. срединное ядро
23. ядро IV нерва
24. мостовое ядро V нерва
25. спинномозговое V н.
26. среднемозговое V н.
27. нигательное я. V н.
28. двигательное я. V н
29. двигательное я. VII н
30. слезное ядро
31. верхнее слюноотделит.
32. ядро одиночного пути
33. вестибулярное ядро
34. улитковые ядра
35. двойное ядро
36. нижнее слюноотделит.
37. заднее блуждающего н.
38. ядро добавочного н.
39. ядро подъязычного н

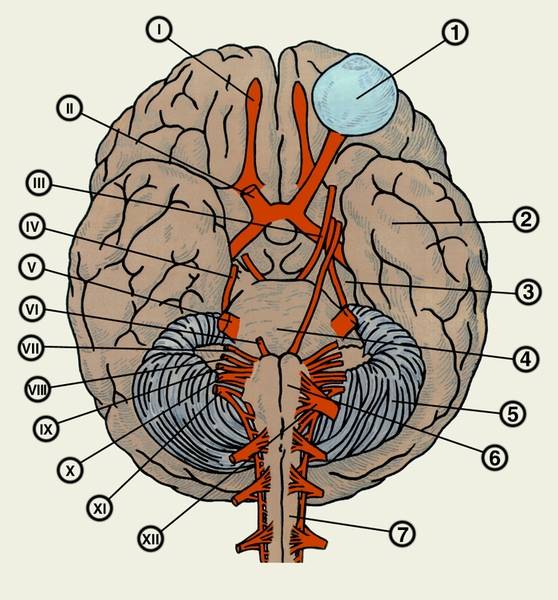

Основание головного мозга с местами выхода черепных нервов
I — обонятельный нерв, II — зрительный нерв, III — глазодвигательный нерв, IV — блоковый нерв, V — тройничный нерв, VI — отводящий нерв, VII — лицевой нерв, VIII — преддверно-улитковый нерв, IX — языкоглоточный нерв, Х — блуждающий нерв, XI — добавочный нерв, XII — подъязычный нерв;
1 — глазное яблоко, 2 — височная доля, 3 — ножка мозга, 4 — мост мозга, 5 — мозжечок, 6 — продолговатый мозг, 7 — спинной мозг.

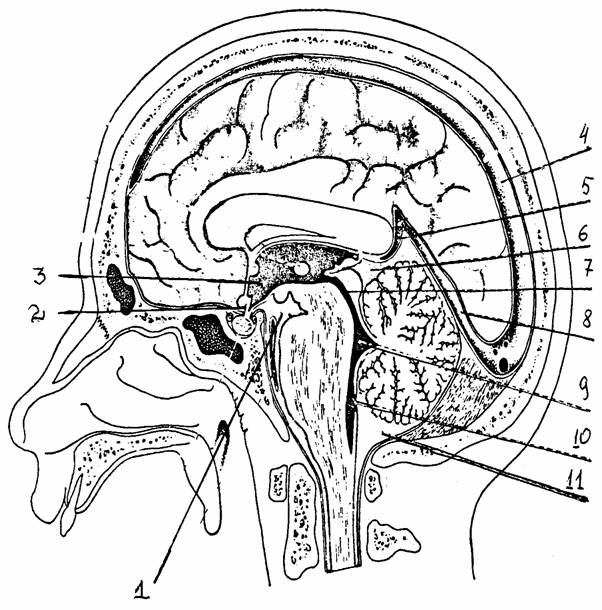

Цистерны подпаутинного пространства
1 - межножковая цистерна, 2 - цистерна перекреста, 3 - III желудочек мозга,
4 - верхний сагиттальный синус, 5 - большая мозговая (Галена) вена,
6 - охватывающая цистерна, 7 - водопровод мозга, 8 - прямой синус,
9 - IY желудочек мозга, 10 - срединное отверстие IY желудочка,
11 - мозжечково-мозговая (большая) цистерна

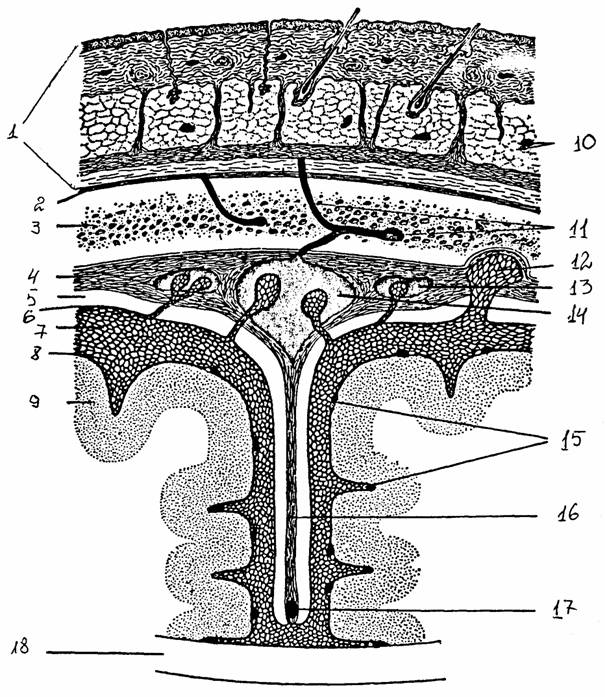

Оболочки головного мозга на фронтальном разрезе
1 - кожа, 2 - надкостница, 3 - кость черепа, 4 - твердая оболочка,
5 - субдуральное пространство, 6 - паутинная оболочка, 7 - подпаутинное
пространство, 8 - мягкая оболочка, 9 - кора мозга, 10 - сосуды кожи,
11 - диплоические вены, 12 - грануляции паутинной оболочки, 13 - лакуна
синуса твердой оболочки, 14 - верхний сагиттальный синус, 15 - сосуды
мягкой оболочки, 16 - серп большого мозга, 17 - нижний сагиттальный
синус, 18 - мозолистое тело.

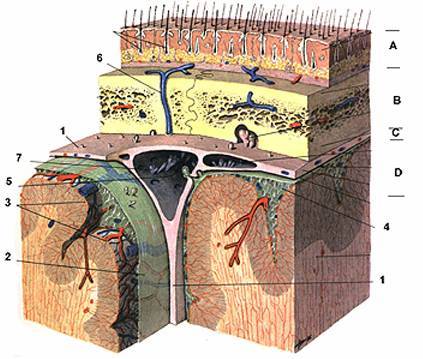

Оболочки головного мозга
(схема расположения мозга, оболочек и черепа)
А. Кожа
B. Костная чешуя черепа
C. Мозговые оболочки
D. Кора полушарий
Мозговые оболочки:
1. твердая
2. паутинная
3. мягкая
4. подпаутинное пространство
5. венозный синус
6. выпускники
7. грануляции

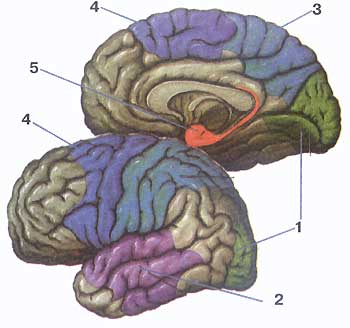

Представительства органов чувств в коре мозга человека.
1 — зрительная зона;
2 — слуховая зона;
3 — зона кожной чувствительности;
4 — двигательная зона;
5 — обонятельная зона.

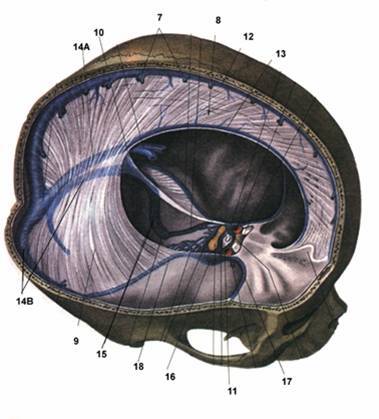

Твердая мозговая оболочка отростки и венозные синусы
8 - серп большого мозга
9 - намет мозжечка
10 - вырезка намета мозжечка
11 - диафрагма турецкого седла
12 - верхний сагиттальный
13 - нижний сагиттальный
14А - прямой
14В - поперечный
15 - сигмовидный
16 - пещеристый
17 - клиновидно-теменной
18 - верхний каменистый

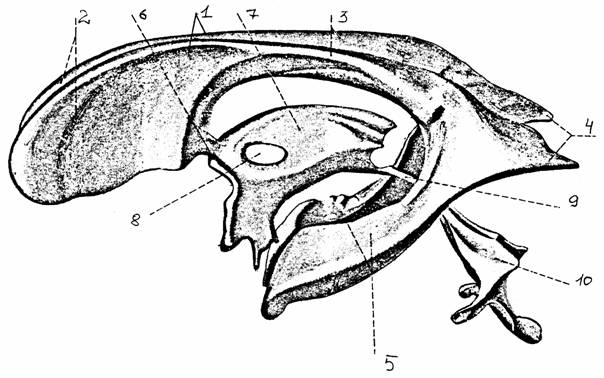

Система желудочков мозга
1 - боковые желудочки, 2 - передний рог, 3 - центральная часть, 4 - задний
рог, 5 - нижний рог, 6 - межжелудочковое отверстие, 7 - III желудочек,
межталамическое сращение, 9 - водопровод, 10 - IY желудочек

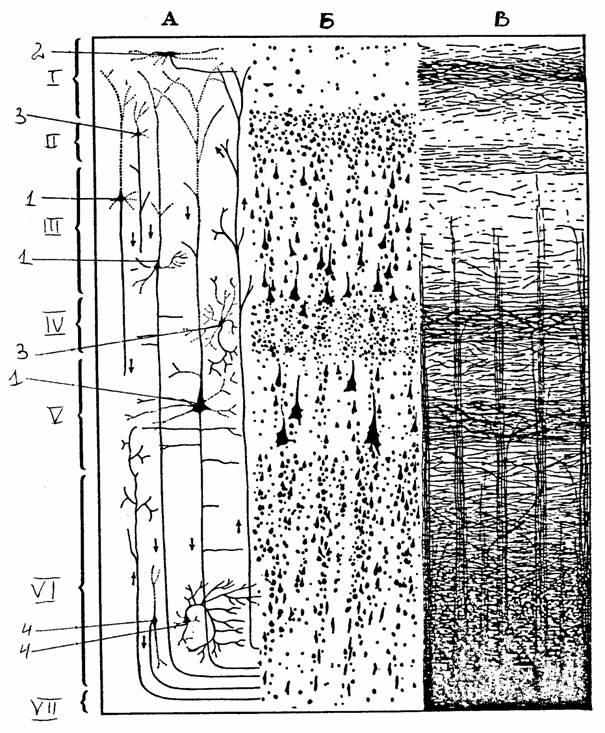

Строение коры больших полушарий
А - слои коры, Б - цитоархитектоника, В - миелоархитектоника;
слои: I - молекулярный, II - наружный зернистый, III - внешний
слой пирамидных клеток (средних пирамид), IY - внутренний зернистый,
Y - внутренний пирамидный, YI - полиморфный, YII - белое вещество;
1 - пирамидные клетки разных размеров, 2 - клетка Кахаля,
3 - звездчатые клетки, 4 - непирамидные клетки различного типа

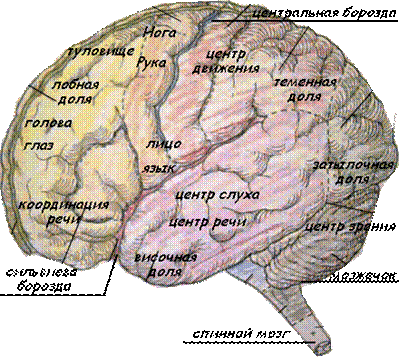

Головной мозг расположение центров и долей
